球磨机是物料被破碎之后，再进行粉碎的关键设备。它广泛应用于水泥，硅酸盐制品，新型建筑材料52555、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式和湿式两种磨矿方式。根据排矿方式不同，可分格子型和溢流型两种。
球磨机工作原理：

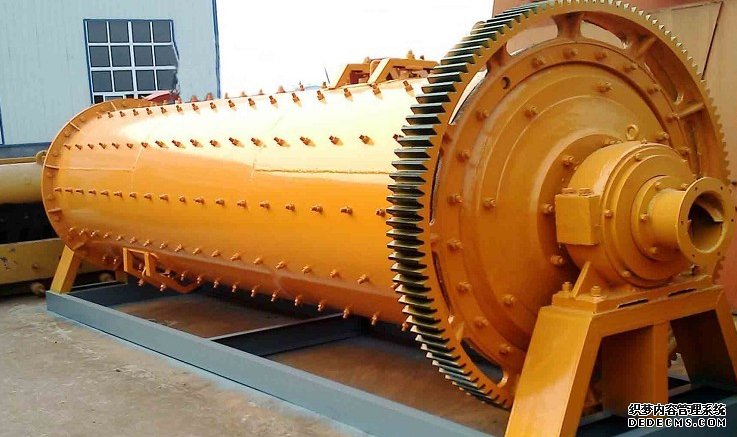

球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段。
根据研磨物料的粒度加以选择，物料由球磨机进料端空心轴装入筒体内，当球磨机筒体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。
物料由进料装置经入料中空轴螺旋均匀地进入磨机仓，该仓内有阶梯衬板或波纹衬板，内装各种规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入仓时候被钢球击碎，物料进入第二仓时候，钢段对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体也可以用钢段。
原料通过空心轴颈给入空心圆筒进行磨碎，圆筒内装有各种直径的磨矿介质（钢球、钢棒或砾石等）。当圆筒绕水平轴线以一定的转速回转时，装在筒内的介质和原料在离心力和摩擦力的作用下，随着筒体达到一定的高度，当自身的重力大于离心力时，便脱离筒体内壁抛射下落或滚下，由于冲击力而击碎矿石。同时在磨机转动过程中，磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。
球磨机性能特点：
（1）增大有效容积
提高磨机有效容积可同比提高磨机生产率，衬板厚,重量大,增加了动力消耗,又减小了筒体有效容积,降降低球磨机的生产效率。如选用磁性衬板，可使筒体的有效容积增加,同时重量相对减小,动力消耗降低了。然而选用较薄的磁性衬板也有一定的弊端,由于厚度小,抗击打能力不如现用的Cr一Mn一Mo合金铸钢衬板,容易出现破裂问题。例如针对衬板问题某些厂家采用沟槽式环形衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗，被广泛应用。
（2）增加充填率和转速率
球磨机的处理能力随钢球的充填率增加而增加，提高充填率增加了钢球碎磨矿石的几率和矿石自磨作用。钢球充填率在45%时球磨机负荷为大,超过45%时随充填率的增加其负荷大幅度下降。这主要是因为随着充填率的增加,钢球起抛点被抬高,钢球落下的冲砸合力作用点加速向回转中心靠近和超过,其合力矩大大缩短而变为O到负值,其钢球(含矿)砸落下的冲击合力矩所需负荷由大变为0,直到变为推动筒体转动的动力(即合力作用点超过中心,合力矩为负值)。
（3）改变磨矿介质形状
可选用椭圆球介质代替现用圆球介质,椭圆球与圆球相比,其优点如下:
椭圆球与同直径的圆球相比,重量增加62%,冲击力强,提高了破碎能力;
2)椭圆球之间由线接触代替圆球之间的点接触,接触面积比圆球大4倍,对物料具有选择性粉碎和良好的筛分作用,产品粒度均匀,减少了过粉碎现象;
3)椭圆球与同直径的圆球相比,球的表面积增加8%,加大了钢球介质与物料的接触面,提高了研磨能力;
4)椭圆球与磨机衬板是以线接触代替了圆球的点接触,减少了钢球介质对衬板的磨损,降低了钢球介质和磨机衬板的冲击,从而减少钢球介质和磨机衬板的磨损,延长了使用寿命;
5)椭圆球还具有抗静电、抗潮湿作用,能减轻对细粉的吸附,减少饱磨现象。
椭圆球体与圆球体相比,可使球磨机的破碎和研磨能力得到很大提高,同时对设备损耗也有相应的降低。
球磨机技术参数：
球磨机技术参数：
|
产 品 规 格
(m)
|
生产能力
(t/h)
|
磨机
形式
|
传动
形式
|
功率
(kw)
|
减 速 机
|
重量
(t)
|
备注
|
|
|
型号
|
速比
|
|||||||
|
Φ2.2×7m
|
12-13
|
圈流
|
边缘
|
380
|
ZD70
|
5
|
54
|
|
|
Φ2.4×7m
|
15-17
|
圈流
|
边缘
|
475
|
JR75
|
|
|
|
|
Φ2.4×8m
|
16-18
|
圈流
|
边缘
|
475
|
JR75
|
|
|
|
|
Φ3×9m
|
42-47
|
圈流
|
边缘
|
1000
|
MBY800
|
|
|
不含电机
|
|
Φ3.2×9m
|
62-65
|
圈流
|
边缘
|
1250
|
MBY900
|
|
|
不含电机
|
|
Φ3.8×7.5m
|
80
|
圈流
|
边缘
|
1600
|
JDX900
|
|
233
|
|
|
Φ4.6×10+3.5m
|
190
|
圈流
|
中心
|
3550
|
JQS3550
|
|
358
|
|
|
Φ4.6×10.5+3.5m
|
210
|
圈流
|
中心
|
3550
|
JQS3550
|
|
360
|
|
